DZL係列鍋爐

DZL係列鍋爐: 本係列鍋爐是我公司主導產品,目前已全部更新換代,該係列鍋爐目前在單鍋筒係列產品中具有國內先進水平。在我國有鍋爐泰鬥之稱的、同時也是該係列產品的...
聯係電話:0472-2125174

產品詳情

DZL係列鍋爐:
產品簡介:
本係列鍋爐是我公司主導產品,目前已全部更新換代,該係列鍋爐目前在單鍋筒係列產品中具有國內先進水平。在我國有鍋爐泰鬥之稱的、同時也是該係列產品的奠基人之一的李之光教授,給予我公司全方位的科研支持。
產品特點:
1.鍋爐本體采用新型拱形管板,改善了管板的應力水平,大大提高了鍋爐使用壽命。
2.鍋爐循環方式為自然循環、采用回水引射裝置,水循環安全可靠。
3.煙管采用高效傳熱原件即螺紋煙管、大大提高了傳熱效率。

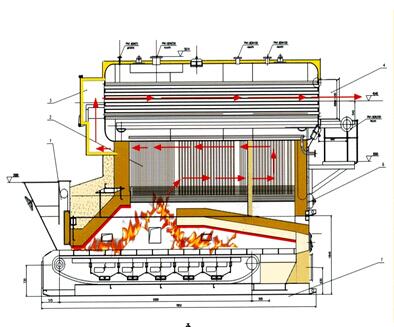

4.采用八字煙道布置、使煙氣流程更加合理,不僅提高了傳熱效率、同時也保證了鍋筒下不不直接受火焰輻射、延長了鍋爐使用壽命。
5.由於爐膛後部設置灰塵粗分離轉向室,而且爐膛容積大,則可確保鍋爐原始排塵濃度低於標準允許值、減輕了除塵設備的負擔,鍋爐機組綜合排放達到國家標準。
DZL係列蒸汽鍋爐2-6t/h
項目
型號
DZL2-0.7-All
DZL2-1.25-All
DZL4-1.25-All
DZL6-1.25-All
額定蒸發量(t/h)
2
2
4
6
額定蒸汽壓力(Mpa)
0.7
1.25
1.25
1.25
額定蒸汽溫度(℃)
170
193
193
193
給水溫度(℃)
20/105
20/105
20/105
20/105
排煙溫度(℃)
170
170
170
170
鍋爐熱效率(%)
76
81
81
80
鍋爐受熱麵積(㎡)
56.4
40.9
83.96
132
省煤器受熱麵積(㎡)

9.82
16.97
20
燃燒方式
層燃
層燃
層燃
層燃
爐排結構形式
鏈條爐排
鏈條爐排
鏈條爐排
鏈條爐排
爐排有效麵積(㎡)
3
3.7
6.15
8.3
燃料種類
II類煙煤
II類煙煤
II類煙煤
II類煙煤
外形尺寸(長*寬*高)m
5.45x2.496x4.77
5.265x2.68x3.39
6.64x2.673x3.937
7.21x3.33x4.95
運輸尺寸(長*寬*高)m
5.45x2.496x3.37
4.525x2.8x2.87
6.504x2.92x2.974

最大運輸件重量
18.7
3671

8000

DZL係列蒸汽鍋爐2-6t/h標配輔機列表

項目
鍋爐型號
DZL2-0.7-All
DZL2-1.25-All
DZL4-1.25-All
DZL6-1.25-All
引風機
GY2-1
GY2-1
GY4-1
GY6-1
鼓風機
GG2-1
GG2-1
GG4-1
GG6-1
給水泵
11/2GC5*4
11/2GC5*7
11/2GC5*7
2/2GC5*5
爐排減速機
GL-5P
GL-5P
GL-5P
GL-10P
電控櫃(單機配套)
標準配套
標準配套
標準配套
標準配套
上煤機
SMJ-2
SMJ-2
SMJ-4
SMJ-6
刮板出渣機
GBC-2
GBC-2
GBC-4
GBC-6
省煤器
SMQ-2
SMQ-2
SMQ-4
SMQ-6
多管除塵器
DGC-2
DGC-2
DGC-4
DGC-6
閥門儀表
標準配套
標準配套
標準配套
標準配套
煙囪
標準配套
標準配套
標準配套
標準配套
外全自動水處理(單機配套)
Q≥2t/h
Q≥2t/h
Q≥4t/h
Q≥6t/h

DZL係列蒸汽鍋爐10-20t/h

項目
型號
DZL10-1.25-All
DZL15-1.25-All
DZL20-1.25-All
額定蒸發量(t/h)
10
15
20
額定蒸汽壓力(Mpa)
1.25
1.25
1.25
額定蒸汽溫度(℃)
193
193
193
給水溫度(℃)
20/105
20/105
20/105
排煙溫度(℃)
170
180
180
鍋爐熱效率(%)
82
82
82.88
鍋爐受熱麵積(㎡)
212.4
325
356.24
省煤器受熱麵積(㎡)
49.48


燃燒方式
層燃
層燃
層燃
爐排結構形式
鏈條爐排
鏈條爐排
鏈條爐排
爐排有效麵積(㎡)
11.5
18.5
22.7
燃料種類
II類煙煤
II類煙煤
II類煙煤
外形尺寸(長*寬*高)m
8.522x3.791x5.246
9.475x3.978x7.089
9.965x4.792x7.608
運輸尺寸(長*寬*高)m
7.361x3.9x3.572


最大運輸件重量



DZL係列蒸汽鍋爐10-20t/h標配輔機列表

項目
型號
DZL10-1.25-All
DZL15-1.25-All
DZL20-1.25-All
引風機
GY10-1
Y6-51-12D
Y6-51-12.5D
鼓風機
GG10-1
G4-73-11-9D  30kw
G4-73-11-9D  30kw
給水泵
D25-30X5
D25-30X5
D25-30X6
爐排減速機
GL-16P
GL-20P
GL-20P
電控櫃(單機配套)
標準配套
標準配套
標準配套
上煤機
SMJ-10
SMJ-15
SMJ-15
刮板出渣機
GBC-10
GBC-15
GBC-20
省煤器
SMQ-10
SMQ-15
SMQ-20
多管除塵器
DGC-10
DGC-15
DGC-20
閥門儀表
標準配套
標準配套
標準配套
煙囪
標準配套
標準配套
標準配套
外全自動水處理(單機配套)
Q≥10t/h
Q≥15t/h
Q≥20t/h



DZL係列熱水鍋爐1.4-4.2MW
項目
型號
DZL1.4-0.7/95/70-SFY
DZL2.8-0.7/95/70-SFY
DZL4.2-0.7/95/70-SFY
額定熱功率(MW)
1.4
2.8
4.2
額定工作壓力(Mpa)
0.7
0.7
0.7
額定出水溫度(℃)
95
95
95
額定回水溫度(℃)
70
70
70
輻射受熱麵(㎡)
5.2
10.5
18
對流受熱麵(㎡)
32.5
73.65
106
設計效率(%)
80.8
80
80.1
鍋爐水容積(m³)


10.24
燃燒方式
層燃
層燃
層燃
爐排結構形式
鏈條爐排
鏈條爐排
鏈條爐排
爐排有效麵積(㎡)
3.7
6.2
8.29
燃料種類
II類煙煤
II類煙煤
II類煙煤
外形尺寸(長*寬*高)m
5.265x2.68x3.89
6.62x2.673x3.867
7.21x3.32x4.94
運輸尺寸(長*寬*高)m
4.795x2.6x2.76

6.39x3.42x3.41
最大運輸件重量
3183

6765
DZL係列熱水鍋爐1.4-4.2MW標配輔機列表
項目
型號
DZL1.4-0.7/95/70-SFY
DZL2.8-0.7/95/70-SFY
DZL4.2-0.7/95/70-SFY
引風機
GY2-1
GY4-1
GY6-1
鼓風機
GG2-1
GG4-1
  GG6-1
補水泵
40W-40
ISW40-200
ISW50-200A
爐排減速機
GL-5P
GL-5P
GL-10P
電控櫃(單機配套)
標準配套
標準配套
標準配套
上煤機
SMJ-2
SMJ-4
SMJ-6
刮板出渣機
GBC-2
GBC-4
GBC-6
多管除塵器
DGC-2
SMQ-4
SMQ-6
閥門儀表
標準配套
標準配套
標準配套
煙囪
標準配套
標準配套
標準配套
全自動水處理(單機配套)
標準配套
標準配套
標準配套
循環泵(單台配套供參考)ISR80-65-160ISR100-80-160ISR125-80-200
DZL係列熱水鍋爐7-29MW
項目
型號
DZL7-0.7/95/70-SFY
DZL14-1.0/115/70-SFY
DZL29-1.0/115/70-SFY
額定熱功率(MW)
7
14
29
額定工作壓力(Mpa)
0.7
1.0
1.0
額定出水溫度(℃)
95
115
115
額定回水溫度(℃)
70
70
70
輻射受熱麵(㎡)
21
46
88.6
對流受熱麵(㎡)
196
427.9
918
設計效率(%)
81.9
81.2
80.2
鍋爐水容積(m³)
21.2
30
68
燃燒方式
層燃
層燃
層燃
爐排結構形式
鏈條爐排
鏈條爐排
鏈條爐排
爐排有效麵積(㎡)
11.94
21
36
燃料種類
II類煙煤
II類煙煤
II類煙煤
外形尺寸(長*寬*高)m
8.5x3.7x5.244
9.965x4.872x7.606
11.117x6.272x8.656
運輸尺寸(長*寬*高)m
7.25x3.7x5.244
8.97x3.373x3.678
9.568x2.036x2.568
最大運輸件重量
13300
18924
19680

DZL係列熱水鍋爐7-29MW標配輔機列表

項目型號
DZL2-0.7-SFYDZL2-0.7-SFYDZL2-0.7-SFY
引風機GY10-1Y6-51-12DY4-73-11-14D
鼓風機GG10-1G4-73-11-9D  30kw  G4-73-11-11D
補水泵ISW65-250AISW65-250A
爐排減速機GL-16PGL-20PGL-20P
電控櫃(單機配套)標準配套標準配套
上煤機SMJ-10SMJ-20
刮板出渣機GBC-10GBC-20
多管除塵器DGC-10DGC-20
閥門儀表標準配套標準配套
煙囪標準配套標準配套
全自動水處理(單機配套)標準配套標準配套
循環泵(單台配套供參考)ISR200-150-400B
